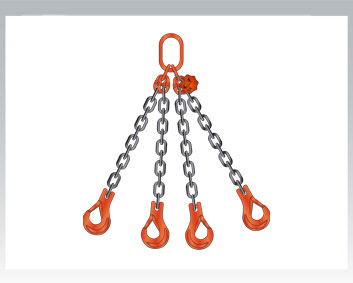

Unsere Güteklasse 8 Kettengehänge sind universell einsetzbar und verfügen über eine hohe Widerstandsfähigkeit. Sie werden nach Ihren Anforderungen konfektioniert und mit vollständiger Dokumentation und Beschilderung geliefert.
Kenndaten:
- Kettenqualität: Anschlagketten werden entsprechend EN 848 Teil 1, 2 und 4 gliefert
- Tragspannung: 200 N/mm2
- Prüfspannung: 500 /Nmm2 – das entspricht der 2,5-fachen Tragfähigkeit
- Bruchspannung: 800 N/mm2 – das entspricht der 4-fachen Tragfähigkeit
- Bruchdehnung: entzundert
- Durchbiegung: 0,8 x d
- Einsatztemperatur: -40°C – 400°C (entsprechende Abminderung der Tragfähigkeit bei hohen Temperaturen beachten)
- Güteklassenstempelung: Kette: werden alle 300 mm normgerecht mit dem Herstellerkennzeichen und dem Güteklassestempel gestempelt.
DOWNLOAD:
Broschüre
Benutzerhinweise
Betriebsanleitung
Kettengehänge GK8 Tragfähigkeitstabelle
Die angegebenen Tragfähigkeiten in Tonnen sind Maximalwerte der verschiedenen Anschlagarten nach der Einheitsmethode. Bei Belastungserschwernissen wie Unsymmetrie, Temperatur, Kanten- bzw. Stoßbelastung siehe Abminderungsfaktoren.
| Sicherheitsfaktor | 1-Strang | 2-Strang | 3- und 4-Strang | Kranzketten | Schlaufenketten | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 |  |  |  |  |  |  |  |  |
||||
| Neigungswinkel | 0° | 0° | bis 45° | 46° - 60° | bis 45° | 46° - 60° | bis 45° | 46° - 60° | bis 45° | bis 45° | bis 45° | |
| Lastfaktor | 1 | 0,8 | 1,4 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 1,6 | 1,4 | 2,1 | |
| Code | d | Tragfähigkeit (t) | ||||||||||
| CM08C-06 | 6 | 1,12 | 0,90 | 1,60 | 1,12 | 1,25 | 0,90 | 2,36 | 1,70 | 1,80 | 1,60 | 2,36 |
| CM08C-07 | 7 | 1,50 | 1,20 | 2,12 | 1,50 | 1,70 | 1,20 | 3,15 | 2,24 | 2,50 | 2,12 | 3,15 |
| CM08C-08 | 8 | 2,00 | 1,60 | 2,80 | 2,00 | 2,24 | 1,60 | 4,25 | 3,00 | 3,15 | 2,80 | 4,25 |
| CM08C-10 | 10 | 3,15 | 2,50 | 4,25 | 3,15 | 3,55 | 2,50 | 6,70 | 4,75 | 5,00 | 4,25 | 6,70 |
| CM08C-13 | 13 | 5,30 | 4,25 | 7,50 | 5,30 | 5,90 | 4,25 | 11,20 | 8,00 | 8,50 | 7,50 | 11,20 |
| CM08C-16 | 16 | 8,00 | 6,30 | 11,20 | 8,00 | 9,00 | 6,30 | 17,00 | 11,80 | 12,50 | 11,20 | 17,00 |
| CM08C-20 | 20 | 11,20 | 8,95 | 16,00 | 11,20 | 12,50 | 8,95 | 23,60 | 17,00 | 18,00 | 16,00 | 23,60 |
| CM08C-22 | 22 | 15,00 | 12,00 | 21,20 | 15,00 | 17,00 | 12,00 | 31,50 | 22,40 | 23,60 | 21,20 | 31,50 |
| CM08C-26 | 26 | 21,20 | 16,95 | 30,00 | 21,20 | 23,70 | 16,95 | 45,00 | 31,50 | 30,50 | 30,00 | 45,00 |
| CM08C-32 | 32 | 31,50 | 25,20 | 45,00 | 31,50 | 35,20 | 25,20 | 67,00 | 47,50 | 50,00 | 45,00 | 67,00 |
Ausstattung Kettengehänge GK8
ABMINDERUNGSFAKTOREN
Werden die Ketten Belastungserschwernissen ausgesetzt (z.B. hohe Temperatur, Unsymmetrie, Kantenbelastung, Stöße …), so sind die maximalen Tragfähigkeiten in der Tragfähigkeitstabelle zu reduzieren. Dazu sind untenstehende Lastfaktoren zu verwenden. Bitte beachten Sie dazu auch die Angaben in der Benutzerinformation.
Meistgebräuchliche Kettengehänge
