Tragfähigkeit: 3 – 12 t

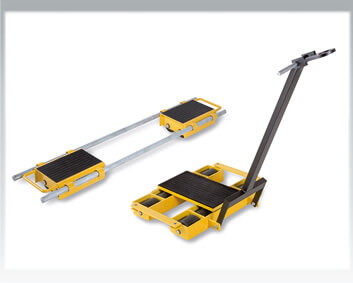

- Die Dreipunkt-Schwerlastfahrwerke bestehen aus einem vorderen (lenkbaren) und einem hinteren (verstellbaren) Fahrwerksteil.
- Die Fahrwerke sind komplett einsatzfähig.
- Die lenkbaren, vorderen Fahrwerkteile (LX-6F und LX-12F) sind mit einer entsprechenden Deichsel ausgestattet.
- Die hinteren Fahrwerkteile (LX-12R) sind baugleich und verfügen über zwei einstellbare Verbindungsstangen.
- Die Räder sind aus abriebfestem Nylon.
- Die vorderen und hinteren Fahrwerkteile können jeweils 50 % der Gesamttragfähigkeit aufnehmen.
DOWNLOAD:
Broschüre
Technische Daten Schwerlast-Fahrwerke LX:
| Modell | Art.-Nr. | Tragfähigkeit | Beschreibung | Anzahl Räder vorderes Teil | Anzahl Räder hinteres Teil | Räder Durchmesser x Breite | Ladefläche vorne | Ladefläche hinten | Verstell-bereich hinten | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|
| t | mm | mm | mm | mm | mm | kg | |||||
| LX-6 | N13600004 | 6 | Transport - Fahrwerk | 4 | 8 | 85 x 90 | 185 x 150 | 300 x 250 | 500 - 1.400 | 115 | 45 |
| LX-12 | N13600005 | 12 | Transport - Fahrwerk | 8 | 8 | 85 x 90 | 400 x 220 | 300 x 250 | 500 - 1.400 | 115 | 80 |
| LX-6F | N13600001 | 3 | Lenkbares Fahrwerk | ||||||||
| LX-12F | N13600002 | 6 | Lenkbares Fahrwerk | ||||||||
| LX-12R | N13600003 | 12 | Hinteres Fahrwerk |
