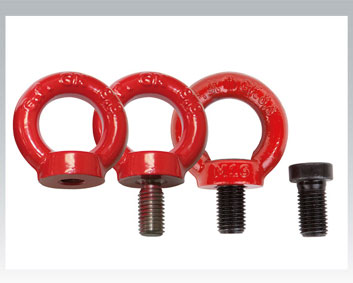

Gyűrűscsavar CM08EB & Gyűrűs anya CM08EN & Gyűrűscsavar CM08REB+ (állítható)

Gépalkatrészekhez emelőfülként használható. Ezek a csavaros emelőszemek és gyűrűs anyák több ágú használatra is megfelelnek. A gyűrű szintjén azonban nem szabad kereszt irányú erőhatásnak fellépnie. Használatkor figyelni kell arra, hogy a menet teljesen be legyen csavarva és a gallér teljes felülete felfeküdjön. A menetfuratnak minimum 400 N/mm² szilárdságúnak kell lennie.

Jellemzők

MEGENGEDETT DŐLÉSSZÖG

A függeszték megengedett hajlásszöge 0° – 90° között fekszik, a szögekhez tartozó teherbírások a következő táblázatban láthatóak.

Ringschrauben-CM08EB+_Belsatung1

A terhet vízszintesen, a függesztéken keresztül csak hosszanti irányban, a gyűrű síkjában szabad elhelyezni. Ferde- vagy keresztterhelés nem megengedett!

Ringschrauben-CM08EB+_Belsatung2
Ringschrauben-CM08EN+_Produktkategorie

LETÖLTÉS:
CMCO Emelési pontok
Használati útmutató

Gyűrűscsavar & Gyűrűs anya Teherbírás táblázat:

Emelési módAP_1AP_2AP_5AP_6Méretek
Hajlásszög0°90°0°-45°46°-60°0°-45°46°-60°d2d3d4hklSúly
Tipusmenet d1Teherbírás tmmmmmmmmmmmm kg
...6M 60,400,100,200,160,320,242545254510130,10
...8M 80,800,200,400,320,640,482545254510130,10
...10M 101,000,250,500,400,800,602545254510170,12
...12M 121,600,400,800,641,280,963563356214220,26
...14M 143,000,751,501,202,401,803563356214250,28
...16M 164,001,002,001,603,202,403563356214290,30
...18M 185,001,252,502,004,003,005090509020290,82
...20M 206,001,503,002,404,803,605090509020300,84
...24M 248,002,004,003,206,404,805090509020380,88
...27M 2710,002,505,004,008,006,00651086010924 421,58
...30M 3012,003,006,004,809,607,20651086010924451,62
...33M 3314,003,507,005,6011,208,40651448014430653,72
...36M 3616,004,008,006,4012,809,60851448014430653,78
...42M 4224,006,0012,009,6019,2014,40851448014430653,84
